AWS의 인프라 구조(Regions, AZ, LZ, PoP/ EdgeLocations)

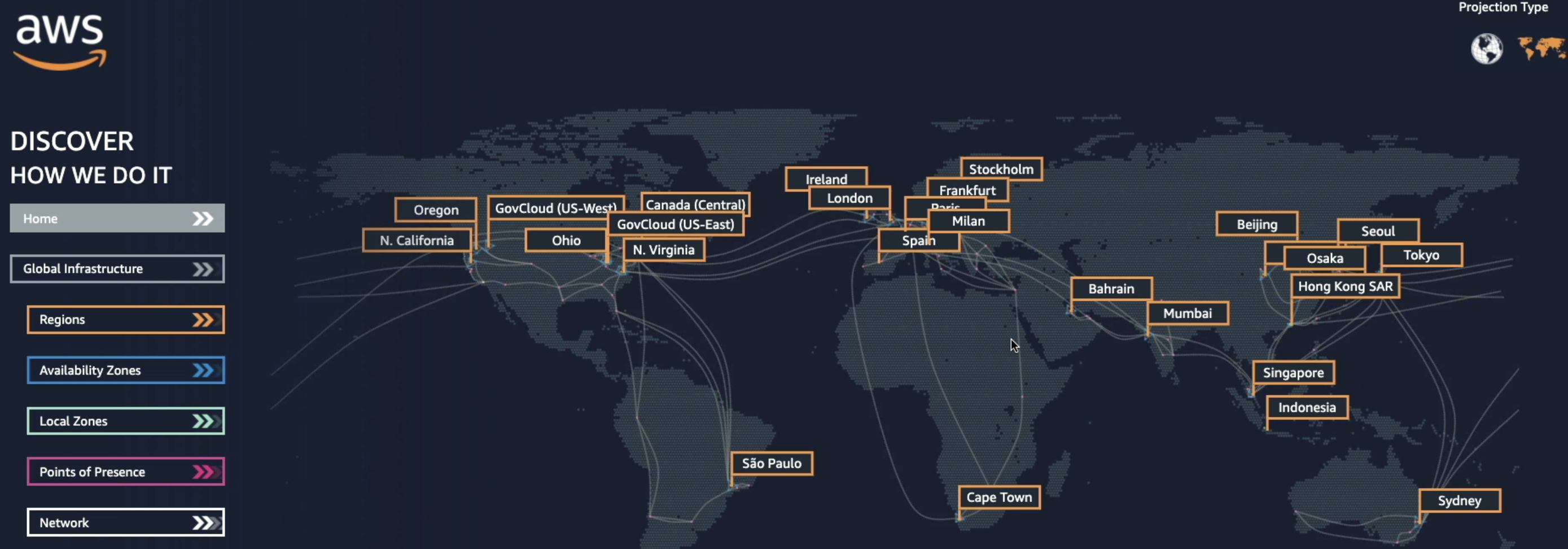

지금은 없어진 지도이지만, AWS의 인프라 스트럭쳐를 가장 잘 보여주는 이 미지이다.

Regions

빌더 계정의 콘솔 상단을 눌러보면 리전의 리스트가 나온다.

(보이는게 전부가 아니다)

현재 (25년 8월) 기준, AWS는 37개의 리전을 운영중이다.

리전은 각각 고유한 이름을 가지고있는데, (ex. 서울: ap-northeast-2) 이 러한 고유명칭은 코드에서 활용된다.

그럼 이 리전은 뭘까?

결론만 말하자면, 데이터센터를 클러스터링 한 지역이다.

기본적으로 AWS는 리전 범위로 서비스가 제공된다.

한 리전에서 서비스를 구축하고 다른 리전에서 서비스를 구축하려고 시도한다면 새롭게 서비스를 시작하는 것과 같다.

리전의 선택 조건

만일 서비스를 새로 하려면 어떤 기준으로 어디의 리전을 선택할 것인가? 미국? 유럽? 아프리카?

고려요소

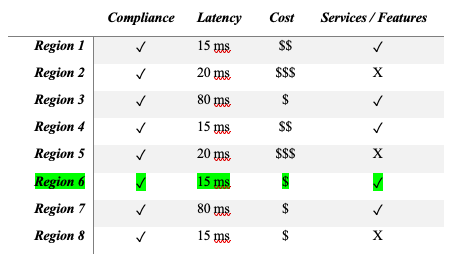

리전별 고려 요소를 보여주는 예시

1. 규정 준수: 한 지역(국가) 내에 데이터가 해당 국가에서 관리되길 원하는 경우 혹은 법으로 규정된 경우.

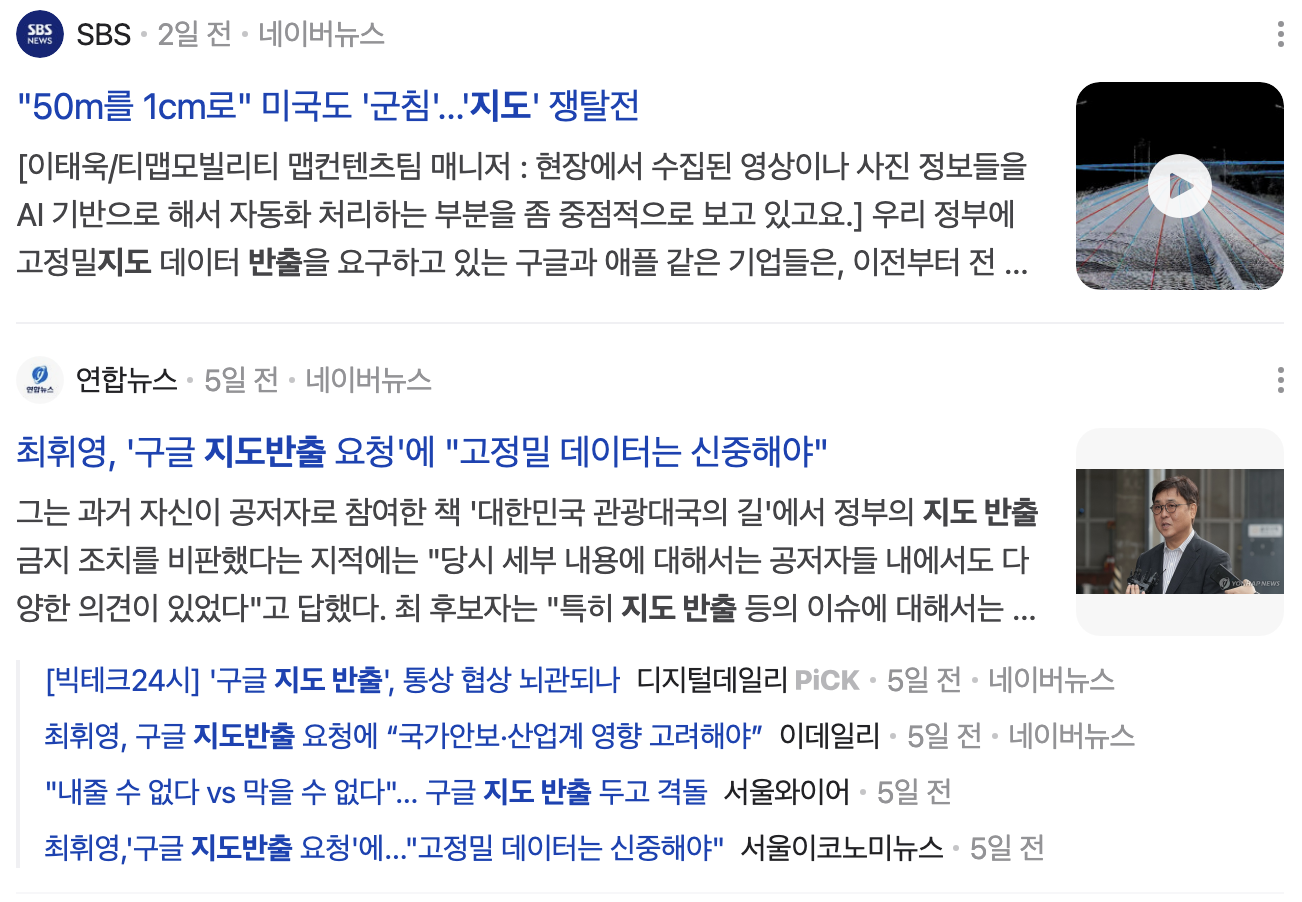

   직관적인 예를 들면 우리나라도 지도데이터 국외반출 제한법 이 있어, 구글이나 애플에서도 꾸준히 한국의 정밀지도를(1:5000) 요구하고 있지만, 번번히 거절당하고있었으며. 최근에는 의회에서 데이터 센터 설치 의무화 를 법안으로 발의하기도 했다.



   (참고: 잇섭 영상)

   또 다른 예로는 프랑스의 경우 프랑스에서 런칭중인 앱은 프랑스에서만 데 이터가 있어야 한다고 한다.

2. 고객으로서의 근접성: latency를 줄이기 위해서 타겟 고 객 계층으로부터의 물리적으로 가까워야 한다.

   극단적인 예로 한국 고객을 대상으로한 어플리케이션인데, 리전이 미국이라면 사용자가 우리 서비스를 이용하기 위해 사용자 → 통신사 → 해저케이 블 → 미국데이터센터 → 해저케이블 → 통신사 → 사용자 와 같은 데이터 흐름이 나온다면 웃지못할 상황이 발생할 것이다.

   위와 같은경우 latency도 문제지만 통신 과정에서 발생하는 어마어마한 비 용도 감당해야 할 것이다.

3. AWS의 지원 서비스: AWS의 모든 서비스가 모든 리전에서 사용 가능한 것은 아니다. 일부 리전에는 제공되지 않는 서비스도 있다. 그래 서 특정 서비스를 사용할 때 배포하려는 region에서 사용 가능한 지 확인해야 한다.

4. 가격: 리전마다 가격이 다르다.

   결국 데이터 센터가 물리적으로 위치 해 있는 것이기 때문에, 현지 시장 사정에 따라(세금, 토지비용, 전기료, 광섬유 설치비용 등등) 제공되는 가격이 달라진다.

AZ (Availablity Zones, 가용영역)

각 Region에 실제 포함되는 구성요소이다. 일반적으로 3개에서 많게는 6개 까지의 가용영역이 존재하고, 한국리전
(ap-northeast-2)의 경우 4개의 AZ를 포함하고있다.

ap-northeast-2a, ap-northeast-2b, ap-northeast-2c, ap-northeast-2d 이런식으로

앞의 Regions 설명에서 데이터센터를 클러스터링 했다고 설명한게 기억나는가? 이 AZ들은 각 독립적인 하나 또는 여러개의 데이터 센터를 의미한다.

각 가용영역의 데이터 센터의 개수는 정확히 알 수 없다

각 가용영역은 독립적인 이중화된 전원(redundent power), 네트워크 그리고 연결을 가진다. 즉 물리적으로 각 데이터센터(가용영역)은 분리되어있으며, 이는 재해로부터 덜 영향을 받도록 설계되어있다.

2A의 가용영역에 지진, 화재 등의 재난이 발생해도 2B 혹은 2C로는 연쇄적 으로 문제가 생기지 않도록 되어있다.

가용영역 간 높은 대역폭과, 초-저지연 네트워킹으로 연결되어있다. 이러한 연결로 하나의 region을 이루게 된 다.

PoP (Point of Presence, 접속지점) / Edge Locations

나중에 좀 더 자세히 다루겠지만, AZ에서보다 더 빠른 서빙을 위한 캐싱 컨텐츠들이 저장되는곳이 엣지로케이션 또는 PoP이다.

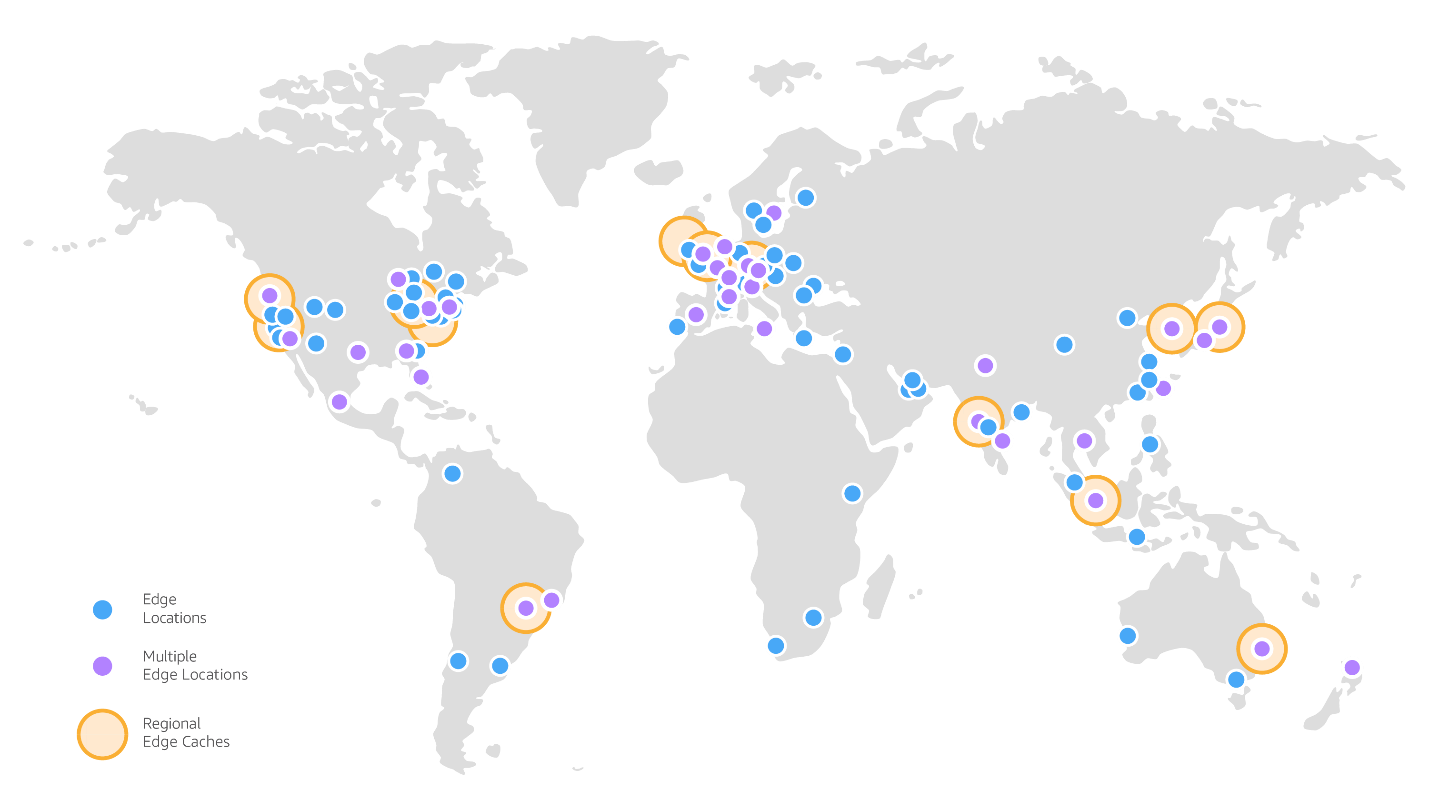

출처: 접속지점-AWS Docs

AZ보다 더 작은 단위로 보면 되는데, 리전과 가용영역 외에도 추가적인 분 산 네트워크를 구성하여 전 세계적인 사용자들에게 빠르게 서빙하기 위해 구성되어있다.

40+개 국가에 400+개의 PoP를 가지고있다

이는 캐싱 즉 CDN(Content Delivery Network) 서비스인 Amazon CloudFront, 퍼블릭 도메인 이름 시스템 (DNS) 확인 서비스인 Amazon Route 53, 엣지 네트워킹 최적화 서비스인 AWS 글로벌 액셀러레이터 (AGA)를 호스팅한다고 한다.

용어는 좀 찾아보니까 PoP과 엣지로케이션을 혼용해서 사용하는 것 같기도 하고.. 아직 잘 몰라서 그런걸 수도있는데 일단 이정도로만 알아보겠다.

정리

리전에 국한되는 서비스는 다음과 같다

• EC2 (Infrastructure)
• Elastic Beanstalk (Platform)
• Lambda (Function)
• Rekognition (Software)

글로벌서비스는 다음과 같다

• IAM (Identity and Access Management)
• Route 53 (DNS)
• CloudFront (Content Delivery Network)
• WAF (Web Application Firewall)
